Altium Gerber파일 만들기

Altium Gerber파일 만들기

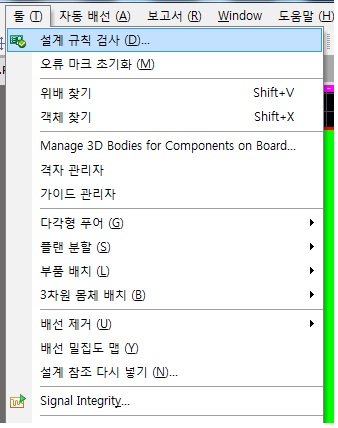

​툴 -> 설계 규칙 검사 메뉴를 선택합니다.

설계 규칙 검사 창에서 설계 규칙 검사를 실행 합니다.

​총 3개의 에러를 확인할 수 있습니다.

에러부분을 클릭하면 홀과 홀간격의 격차가 검사기준보다 좁다는 내용입니다.

설계 -> 규칙 메뉴로 들어갑니다.

빨간색 상자안에 부분을 클릭하게 되면 솔더마스크에 대한 간격 규칙을 조절할 수 있습니다.

원래 0.254mm 대략 10mil을 2mil인 0.05mm로 바꿔줍니다.

silkToSolderMaskClearance 부분에 들어가서 실크스크린 간격을 조정 가능합니다.

이것 또한 위와 같이 변경해줍니다.

변경 진행완료 되면 에러코드가 없어진걸 확인할 수 있습니다.

검사가 완료되 었으니 거버파일을 만들기 위해 새로만들기 -> Output Job File로 들어갑니다.

Fabeication Output -> Add New Fabrication Output을 선택하고 마우스 우측을 눌러 위와같이 거버파일 메뉴를 선택합니다.

거버파일이 생성된걸 확인 후 거버파일에 환경설정에 들어갑니다.

거버파일 환경설정에서 단위를 밀리미터로 바꿔줍니다.

레이어 메뉴로 들어가서 인쇄 레이어 모두켜기를 진행합니다.

위 그림과 같이 빨간색 사각형 부분에 있는 표시 부분을 체크합니다.

​ 설정 고급에서 위 부분을 체크해줍니다.

위 작업 완료 후에 네모칸안에 라디오 버튼을 클릭해주면 녹색 화살표가 자동으로 표시됩니다.

거버파일 완성 후 NC Drill Files을 생성합니다.

NC drill파일 생성 확인 후 환경 설정에 들어갑니다.

거버파일 환경설정 처럼 단위를 mm로 바꿔줍니다.

확인 후 라디오 버튼을 눌러주게 되면 녹색 화살표가 아까와 같이 자동적으로 생성 됩니다.

화살표가 이어진 Folder Structure Setting을 더블클릭 하게 되면 세팅창이 생성 되며 고급을 눌러줍니다.

위 화면에서 거버출력과 NC드릴 출력 부분을 체크해주고 OK버튼을 눌러줍니다.

모든 작업이 완료 되면 Tool -> 일괄 실행메뉴를 클릭합니다.

일괄실행 창을 실행하게 되면 단위를 설정할 수 있습니다. 단위버튼을 눌러줍니다.

단위를 밀리미터로 바꿔주고 확인버튼을 눌러주면 끝이납니다.

파일위츠를 보면 거버파일과 NC Drill파일이 생성된 것을 확인할 수 있습니다.

Atlium Designer 에서 Gerber파일 생성 하기 > faq

Altium Designer에서 Gerber 파일로 내보내는 방법

Gerber 파일 생성

1. #Altium Designer 소프트웨어에서 .PCB 디자인 파일을 엽니다

File-> Fabrication Outputs-> #Gerber Files를 선택합니다.

2. 일반 설정

일반 설정에서 Format을 2 : 5 (0.01mil)로 설정합니다.

3. 레이어 설정

GKO 또는 Mechanical 레이어에 명확한 PCB 외각이 있는지 확인 하세요.

보드가 2 레이어 인 경우 내층 레이어 (G1, G2, G3 ….)는 없습니다.

이를 표시하여 내보낼 레이어를 포함하고 Plot Layers에서 “Used On”을 선택하고 Mirror Layers에서 “All Off”를 선택합니다.

4. Aperture 설정

반드시 “Embedded apertures (RS274X)”를 표시하십시오.

5. 고급 설정

모든 설정이 정상인지 확인하세요. Gerber 파일을 생성하려면 OK 을 클릭해 주세요.

Gerber 파일은 Altium CAM viewer에 자동으로 오픈 됩니다. 이 도구를 사용하면 모든 레이어가 올바르게 생성되었으며 모두 Positive 모드에 있는지 확인할 수 있습니다.

NC 드릴 파일 생성

1. Excellon 포맷으로 Drilling 레이어를 생성합니다.

File -> Fabrication Outputs -> NC Drill Files

2. Fomat 2 : 4로 설정합니다. 그런 다음 OK을 클릭 합니다.

그런 다음 모든 파일을 가져옵니다. 하나의 zip / rar 파일에 넣어 주세요. .

#Altium #Altium Designer #Gerber #Gerber 파일 생성 #Gerber 만들기 #Altium에서 Gerber 만들기 #PCB 제작 #Sample PCB #샘플PCB

거버 파일 : 거버 파일 생성 방법에 대한 단계별 가이드

인쇄 회로 기판 (PCB)은 거의 1 세기 동안 존재 해왔다. 이것은 전자 회로 시스템의 관련성을 보여줍니다. 이러한 이유로, 작고 고밀도 PCB에 대한 수요는 디지털 시대에서 매년 증가하고 있습니다. 요즘 가장 첨단 제조 기술을 사용하여 가장 작은 회로 기판 크기를 만드는 것이 촉진됩니다. PCB 제조는 다른 차원, 도구 및 재료로 구성되어 있지만 거버 파일 에 크게 의존합니다.

그래서, 거버 파일은 무엇입니까? Gerber 파일을 어떻게 생성합니까? 이 문서에는 이러한 질문 및 거버 파일의 다른 기능에 대한 답변이 포함되어 있습니다.

Gerber 파일을 생성하는 방법에 대한 단계별 가이드를 단계별로 오신 것을 환영합니다.

내용물

1. 거버 파일의 정의

2. PCB Gerber 파일을 만드는 방법

3. PCB 제조의 거버 파일의 중요성

4. PCB Gerber 표준 파일 확장자

5. GBX 파일을 여는 방법

결론

1. 거버 파일 의 정의

앞에서 언급했듯이 거버 파일은 PCB 디자인의 필수 요소 중 하나입니다. 이 이름은 Gerber Systems Corp- 첫 번째 회사에서 Gerber 파일을 개발하는 것입니다. 그것은 솔더 마스크 레이어, 전설, 드릴 템플릿 등과 같은 PCB 기능을 나타냅니다.

일반적으로 제조 정보를 사용하여 2 또는 3 차원 회로 보드 디자인을 생성하는 CAD 시스템에서 PCB를 설계합니다. 마찬가지로 디자인을 만들려면이 시스템에 데이터를 입력해야합니다. 이 소리가 간단합니까? 데이터를 입력 할 때 자동으로 디자인을 만드는 시스템이라고 생각할 수도 있습니다.

그러나 정보를 입력하는 동안 Gerber 파일 가이드 라인을 참조 해야하는 경우는 사실이 아닙니다. Gerber 파일은 모든 제품 개발 단계에서 요구 사항을 정의합니다. 회로 기판 제조 및 어셈블리에 이러한 파일을 사용할 수 있습니다.

Gerber 파일은 기본 ASCII 벡터 설정에 붙어 있으며 다음 기능이 포함되어 있습니다.

구성 요소

매크로 및 조리개 측정

그리기 및 플래시 명령 코드

XY 좌표 설정.

다시 말하지만, 하나의 템플릿에서 발견 된 PCB의 모든 드릴 스팬 및 이미지 레이어에 대한 거버 파일이 있습니다. 때로는 두 개의 문서를 PCB 제조업체로 2 층으로 보낼 수 있습니다. 그들은 다음을 포함 할 수 있습니다.

보드의 하부에 배치되는 구리 층의 그림.

보드의 상부에 배치 될 구리 층의 그림.

회로 기판의 하부 및 상부 부품을 포함 할 솔더 마스크 및 실크 스크린 사진을위한 두 개의 템플릿이 있습니다. 게다가, 다른 드릴 구멍, 위치 및 사용을 포함하는 템플리트가있을 것입니다.

대부분, 표면 승차 및 오버레이 된 구멍은 다양한 템플릿으로 제공됩니다. 포괄적 인 PCB 정보는 수행 해야하는 가공 프로세스와 같은 여러 절차를 설명합니다.

2. PCB Gerber 파일을 만드는 방법

첫째, 제조업체가 설계 프로세스에서 사용한 것과 동일한 소프트웨어를 사용하는지 간신히 보장 할 수 있습니다.

제조업체가 다른 소프트웨어를 사용하고 있음을 지정하는 경우 Gerber 파일을 직접 만들어야합니다. 추가 협상 및 요청은 귀하의 시간을 소비하고 제조 프로세스에 크게 영향을 미칩니다.

여전히 동일한 디자인 소프트웨어를 사용하더라도 다른 용어로 인한 가능한 오류를 예방하는 데는 동일한 디자인 소프트웨어를 사용하는 경우에도 중요합니다.

따라서 프로덕션 프로세스가 계획된대로 진행되도록하기 위해서는 최종 제품이 신뢰할 수있는 것으로 진행되도록, 거버 파일을 독립적으로 만드는 법을 배워야합니다. 일반적으로 거버 파일에는 도체, 솔더 마스크 및 실크 스크린 층의 디자인 정보가 제공됩니다. 또한, 유사한 설계 정보가 포함 된 두 개의 레이어에 관해서는 믹스 업을 피하기 위해 Gerber 파일을 하나씩 생성해야합니다.

다양한 PCB 설계 도구가 거버 파일 생성의 고유 한 작업 단계가 있음을 깨닫는 것이 필수적입니다. Kicad, Altium Designer 및 Eagle 소프트웨어를 사용하여 거버 파일을 생성하는 방법에 대해 설명합니다.

2.1 Kicad- Kicad 수출업자 거버

일반적으로 Kicad를 통해 다른 회로 보드 디자인 도구보다 Gerber 파일을 만드는 것이 훨씬 쉽습니다. 해야 할 일은 적절한 레이어를 선택하고 드릴 파일을 만드는 것입니다. 더 이상 ADO가 없으면 Kicad에서 Gebers를 생성하는 과정에 뛰어 들게하십시오!

.kicad_pcb 파일을 엽니 다

먼저 Kicad 프로젝트를 엽니 다. 그런 다음 .kicad_pcb 템플릿을 두 번 클릭하십시오. 또는 “PCBNEW”탭을 눌러 회로 보드 편집기를 엽니 다.

Kicad PCB를 거버 파일 로 플롯하십시오

파일 메뉴에서 플롯 기능으로 진행하고 아래 그림과 같이 해당 레이어를 선택하십시오. 마찬가지로 해당 레이어를 생성하려면 플롯 탭을 누릅니다.

2 층 회로 보드에 필요한 필수 레이어는 다음과 같습니다.

상위 계층 – pcbname.gtl.

하단 레이어 – pcbname.gbl.

솔더 마스크 상위 계층 – pcbname.gts

솔더는 하층 – pcbname.gbs를 마스크합니다

상단 실크 레이어 – pcbname.gto.

실크 하위 계층 – pcbname.gbo.

드릴 드로잉 레이어 – PCBNAME.TXT

이사회 개요 계층 – pcbname.gml / gko.

드릴을 생성하십시오

참고에 대한 또 다른 중요한 점은 플롯 패널을 닫기 전에 제조 목적으로 드릴을 만들어야한다는 것입니다. 이를 염두에두고 선행 지대를 억제하고 최소한의 헤더 상자를 선택하십시오. 그런 다음 아래 그림과 같이 드릴 파일 탭을 누릅니다.

그거야. 당신은 거버 파일을 생성하는 것으로 완료됩니다!

Gerber보기에서 거버 파일 을 확인하십시오

거버 파일을 생성하지만 도구를 접기하기 전에 올바르게 작동하는지 여부를 확인해야합니다.

운 좋게도 거버 파일을 확인하는 과정은 ABCD만큼 간단합니다. GerbView를 클릭하고 PCB의 모양과 구성을 확인하십시오. 모든 것이 괜찮 으면 gerber 파일을 PCB 제조업체에 보낼 수 있습니다.

귀하의 보드는 아래 이미지와 유사해야합니다.

파일을 단일 .zip 파일로 압축하십시오

마지막으로 파일을 하나의 .zip 파일로 압축해야합니다. 게다가, 크기와 같은 보드 기능에 대한 문서를 작성해야합니다.

Kicad https://www.youtube.com/watch?v=nccz7n5ko34에서 거버 파일을 내보내는 방법에 대한 포괄적 인 그림을 확인할 수 있습니다.

2.2 altium 디자이너 – altium 거버 파일

첫 번째 작업은 회로 기판 프로젝트에 새로운 OutJob 템플릿을 소개하는 것입니다. 파일을 추가하면 제조 및 형식을 만드는 데 필요한 제조 문서를 생각할 수 있습니다.

이 점의 그림은 아래 그림을 참조 할 수 있습니다. 그것은 다양한 제조 문서에 대한 구동되는 여러 가지 대안을 시연합니다. 우리는 Gerber RS-274x 문서와 모든 백 드릴 레이어에 대한 사양을 선택했습니다.

Gerber X2 템플릿에 대한 새 내보내기 대안을 생성하려면 제조 출력 버튼을 마우스 오른쪽 단추로 클릭하고 Gerber X2 항목을 선택하십시오.

출처 : https://resources.altium.com/p/generate-gerber-files-talium-designer-step-stepschematic-pcb.

다른 거버 출력 세트를 생성 할 수 있음을 기억하십시오. 위의 다이어그램의 경우 Backdrill Gerbers와 Gerber Files 항목은 RS-274x 문서에 있습니다. 그러나 그들은 다른 레이어에 대한 거버 파일을 생성합니다.

새로운 거버 출력 대안을 작성한 후

이러한 옵션으로 내보낼 데이터를 구성해야합니다.

아래 다이어그램은 단위, 템플릿 형식 및 내보내기 레이어를 선택하는 데 도움이되는 대화 상자를 보여줍니다. 컨퍼런스를 사용하려면 거버 파일 항목 중 하나를 마우스 오른쪽 단추로 클릭하고 구성을 누릅니다.

출처 : https://resources.altium.com/p/generate-gerber-files-talium-designer-step-stepschematic-pcb.

위의 다이어그램은 귀하가 얻을 수있는 대화 상자를 보여줍니다.

RS-274x.

문서. 그럼에도 불구하고 당신이

X2

형태. 회의에는 두 가지 기본 버튼이 포함되어 있음을 유의해야합니다.

레이어 탭. 레이어 탭을 통해 기동 할 수 있으므로 수출을 위해 원하는 레이어를 선택할 수 있습니다. 여기에는 전기적, 기계적 및 실크 스크린 층이 포함됩니다.

드릴 드로잉 탭. 이 버튼을 사용하여 일치하는 드릴 레이어를 선택하면 거버 템플릿에 적용됩니다. 당연히이 탭에는 상단 및 하단 레이어가 있습니다. 그러나 블라인드 비아와 같은 다른 Viator 드릴 요소의 전원을 공급 한 경우 해당 옵션에 액세스합니다.

아래 다이어그램에서 우리는 내보낼 모든 거버 템플릿 및 기타 제조 문서를 활성화했습니다. 이 프로세스를 완료하려면 작업 공간의 오른쪽에있는 콘텐츠 생성 버튼을 누릅니다.

출처 : https://resources.altium.com/p/generate-gerber-files-talium-designer-step-stepschematic-pcb.

와우, 당신은 당신의 거버 파일을 성공적으로 생성했습니다. 전문가로서 Gerber 파일을 확인하여 올바르게 작동하도록하십시오. 간단한 문제조차도 실패한 가공이 발생할 수 있습니다.

아래의 비디오를 볼 수 있으므로 altium 디자이너에서 gerber 파일을 생성하는 시각적 그림을 갖도록하십시오.

https://www.youtube.com/watch?v=qhfdhff59hs.

2.3 Eagle – Eagle 거버 파일

독수리 거버 파일에서 명심 해야하는 임계점은 회로 보드 제조를 위해 Eagle Templates를 사용하는 것이 불가능하다는 것입니다. 따라서 Gerber 템플릿을 회로 보드 제조로 직접 수출해야합니다. 이 섹션에서는 Eagle .BRD 파일에서 PCB 제조업체로 Gerber 문서를 보내는 방법을 배우게됩니다.

거버 파일을 만들기 전에 첫 번째 일은 실크 스크린이 단일 또는 양면에 있는지 여부를 확인하는 것입니다. 이는 기본적으로 상위 실크 스크린 레이어 만 생성하기 때문입니다.

따라서 회로 기판에 양면 실크 스크린이있는 경우 하위 계층을 도입해야합니다. .BRD 파일에 밀링 설계가있는 경우 메일 차원을 틱하기 전에 추가 개요 레이어를 통합해야합니다.

이제 다음 단계에 따라 PCB 제조에 ​​대한 거버 파일을 생성하십시오.

드릴 파일 생성

드릴링 명령을 실행하는 것은 독수리에있는 거버 파일을 생성하는 첫 번째 단계입니다.

이를 위해 파일 섹션으로 이동하여 ULP 실행을 클릭하십시오. Conforming Drill 구성 템플릿을 만드는 팝업에서 OK를 누릅니다.

원천: https://www.autodesk.com/free-trials.

그런 다음 .BRD 문서를 열고 파일 섹션을 아래로 스크롤하여 캠 프로세서를 엽니 다.

캠 프로세서 내에서 파일 탭으로 이동하여 열려있는 캠 작업에 액세스 열기를 클릭하십시오. 그런 다음 탁월한 탭을 누릅니다. 캠 대화 상자.

그런 다음 프로세스 작업 탭을 눌러 준수 드릴 파일을 만듭니다.

원천: https://www.autodesk.com/free-trials.

거버 파일 생성

우리는 여전히 캠 프로세서 대화 상자 패널에 있습니다. 이제 파일 섹션으로 진행하여 열기를 선택하고 작업 단추를 클릭하여 Open CAM 작업 명령에 액세스합니다. 그런 다음 GERB274X에서 열린 탭을 누릅니다. 캠 섹션. 준비가되면 프로세스 작업 버튼을 눌러 일치하는 거버 템플릿을 만듭니다.

원천: https://www.autodesk.com/free-trials.

그런 다음 패널을 지정 하여이 매개 변수를 수정하기 위해 추가합니다. 섹션을 실크 스크린 B1, % n.pls로 변경하십시오. 또한 레이어를 폐기하여 레이어 20 차원, 22 개 장소 및 26 개의 비난을 폐기하십시오.

밀링 디자인을 만나면 20 차원 및 46 밀링을 선택하기 전에 추가 레이어를 포함시키는 것을 잊지 마십시오.

이제 Gerber 파일을 PCB 제조업체로 보내기 전에 레이어가 괜찮은지 확인하십시오.

파일을 .zip 파일로 압축하십시오

마지막 단계는 파일을 하나의 .zip 파일로 압축하는 것입니다. Gerber 파일을 제조업체에게 보내기 전에 회로 보드 문서 매개 변수를 작성하는 것을 잊지 마십시오.

독수리에서 Gerber 파일을 내보내는 시각적 그림을 위해이 링크를 확인하십시오.

https://www.youtube.com/watch?v=ebwfrzkkpii&t=19s.

독수리는 사용자가 버전 9.6.2에서 거버 파일을 쉽게 생성 할 수있게했습니다. Gerber 파일을 사용하려면 프로세스 작업 단추 만 클릭하면됩니다.

3. PCB 제조의 거버 파일 의 중요성

거버 파일은 더 많은 구성 데이터 및 매크로 및 조리개 설명을 포함하도록 기능을 향상 시켰습니다. 레이저 플로터 PCB 제조업체는 오늘날에 의존하여 동일한 거버 데이터를 사용합니다. 그러나 이전 벡터 플로터의 조리개 제한은 더 이상 적용되지 않습니다.

플로터는 데이터가 어떻게 플로터를 지시 할 수 있는지, 어디에서 생성 할 것인지, 그리고 무엇을 생성 할 것인지, 거버 파일 섹터가 지속적으로 진화하는 동안 그들은 중요한 변화를 겪기 전에 잠시 동안 현재 상태에 계속 걸릴 것입니다.

4. PCB 거버 파일 확장자

5. GBX 파일을 여는 방법

GBX 파일을 열 때 5 가지 간단한 단계가 있습니다.

먼저 GBX 파일 아이콘을 두 번 클릭하십시오. 열리지 않거나 오류 메시지가 나타나면 다음 단계로 진행하십시오.

둘째, 해당 프로그램을 선택하십시오. 파일을 단계에서 열지 못했습니다. 컴퓨터에 기본 GBX 프로그램이 없어야합니다. 문제를 분류하려면 일부 GBX 프로그램을 다운로드하십시오.

셋째, 파일 유형을 알아낼 수 있습니다.

그런 다음 GBX 템플릿을 여전히 여전히 열리고있는 경우 개발자와 연락하십시오.

마지막으로 문제가 지속되면 범용 파일 뷰어를 설치하십시오. 여전히 사용하여 수많은 유형의 파일을 열 수 있습니다.

결론

PCB의 디자이너 또는 제조 엔지니어로서, 당신은 제대로 거버 파일을 생성하는 요구 사항을 제조 회로 기판을 마스터해야한다. 일부 제조업체는 두 개의 조리개 목록 및 추가 데이터 템플릿을 요청합니다. 따라서, 당신은 그 템플릿의 역할과 방법을 생성하는 방법을 이해해야합니다.

대부분의 PCB 공정 요즘 자동화되어 있지만, 거버 파일 생성 과정과 전체 PCB 설계 과정을 이해하는 것이 여전히 중요하다.
